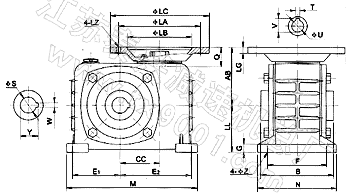

单级FCDKZ型蜗轮减速机图纸尺寸

Size	Inpower Kw	Ratio	AB	B	CC	E1	E2	F	G	LL	M	N	Z
50	0.18	1/5 1/10 1/15 1/20 1/25 1/30 1/40 1/50 1/60	87	107	50	53	77	100	15	76	160	125	11
60	0.18		78	117	60	68	92	100	15	82	190	130	11
	0.37
70	0.37		101	131	70	75	115	120	20	95	230	155	15
	0.75
80	0.75		118	144	80	96	144	125	20	100	265	160	15
	1.5
100	1.5		145	175	100	100	150	155	22	135	310	195	15
	2.2
120	2.2		160	200	120	120	180	180	28	160	360	230	18
	3.0
135	3.0		183	212	135	130	200	200	30	170	390	250	18
	4.0

Size	Flange					Input Hole			Output Hole
Size	LA	LB	LC	LG	LZ	Q	U	T×V	S	W×Y
50	115	95	140	10	M8	25	11	4×12.8	20	6×22.8
60	115	95	140	10	M8	25	11	4×12.8	25	8×28.3
60	130	110	160	10	M8	35	14	5×16.3	25	8×28.3
70	130	110	160	10	M8	33	14	5×16.3	30	8×33.3
70	165	130	200	10	M10	43	19	6×21.8	30	8×33.3
80	165	130	200	12	M10	43	19	6×21.8	35	10×38.3
80	165	130	200	12	M10	55	24	8×27.3	35	10×38.3
100	165	130	200	15	M10	55	24	8×27.3	40	12×43.3
100	215	180	250	15	M12	65	28	8×31.3	40	12×43.3
120	215	180	250	18	M12	65	28	8×31.3	45	14×48.8
135	215	180	250	20	M12	65	28	8×31.3	60	18×64.4
