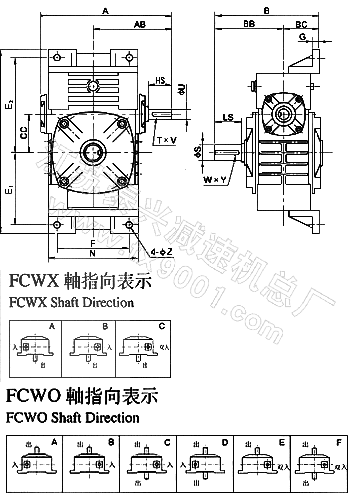

单级FCW系列蜗轮减速机图纸尺寸

Size	Ratio	A	AB	B	BB	BC	CC	E1	E2	F	M	N
40	1/5 1/10 1/15 1/20 1/25 1/30 1/40 1/50 1/60	152	90	123	78	45	40	72	97	70	195	96
50		175	105	145	95	50	50	90	110	90	225	115
60		195	120	165	110	55	60	102	129	100	257	126
70		234	140	195	130	65	70	120	155	120	305	155
80		264	160	210	140	70	80	140	180	140	350	174
100		300	178	253	163	90	100	165	215	190	410	224
120		385	230	285	185	100	120	195	255	220	495	264
135		435	260	320	210	110	135	230	285	260	560	304
155		494	300	392	252	140	155	250	305	280	605	330
175		548	325	412	262	150	175	273	348	320	675	370
200		594	350	480	305	175	200	305	390	370	749	424

Size	G	Z	Input Shaft			Output Shaft			Weight Kg
Size	G	Z	HS	U	T×V	LS	S	W×Y	Weight Kg
40	10	9	25	12	4×2.5	28	14	5×3	4.2
50	14	11	30	12	4×2.5	40	17	5×3	6.5
60	15	11	40	15	5×3	50	22	7×4	9
70	20	15	40	18	5×3	60	28	7×4	14
80	20	15	50	22	7×4	65	32	10×4.5	21
100	20	15	50	25	7×4	75	38	10×4.5	33
120	25	18	65	30	7×4	85	45	12×4.5	51
135	30	18	75	35	10×4.5	95	55	15×5	75
155	35	20	85	40	10×4.5	110	60	15×5	115
175	40	20	85	45	12×4.5	110	65	18×6	152
200	42	22	95	50	12×4.5	125	70	20×7	226
