QJY系列起重机械减速机外型及安装尺寸图

QJY2，QJYA2减速器外形及安装尺寸

名义中心距a1	a2	a02	i=6.3～11.2		i=12.5～20		L	H	K	b0	f	g h9	d4	e20	S	r	e1	N	重量 kg
名义中心距a1	a2	a02	d2r6	L2	d2r6	L2	L	H	K	b0	f	g h9	d4	e20	S	r	e1	N	重量 kg
140	100	240	32	58	28	60	555	320	155	240	18	180	18	355	17	170	85	135	80
170	118	288	42	58	32	58	655	410	165	255	18	220	22	420	22	202	106	140	115
200	140	340	48	82	38	58	758	455	195	275	20	250	26	495	27	232	118	180	210
236	170	406	60	105	48	82	890	518	225	320	20	270	26	590	27	272	142	210	330
280	200	480	65	105	55	90	1035	584	250	370	25	320	33	685	32	314	155	235	520
			i=6.3～12.5		i=14～20
			d2r6	L2	d2r6	L2
335	236	571	80	130	65	105	1225	735	280	420	25	350	39	810	37	375	180	260	780
370	260	630	85	140	70	105	1350	804	310	480	25	400	39	895	37	410	190	280	950
400	280	680	90	170	80	130	1470	867	340	530	30	400	45	975	37	447	215	310	1350
450	320	770	100	180	85	130	1645	990	375	580	30	480	45	1090	42	506	240	350	1760
500	360	860	110	180	95	170	1805	1130	410	650	40	530	52	1200	42	554	260	370	2500
560	400	960	120	210	110	180	1995	1270	460	700	40	580	52	1315	47	626	265	390	3450
630	450	1080	140	250	120	210	2236	1380	495	770	40	600	62	1470	47	704	295	440	4800
710	500	1210	160	300	140	250	2518	1540	565	875	50	650	62	1660	55	781	335	520	6800
800	560	1360	180	300	160	300	2834	1780	645	1020	60	770	70	1870	55	880	375	575	9400

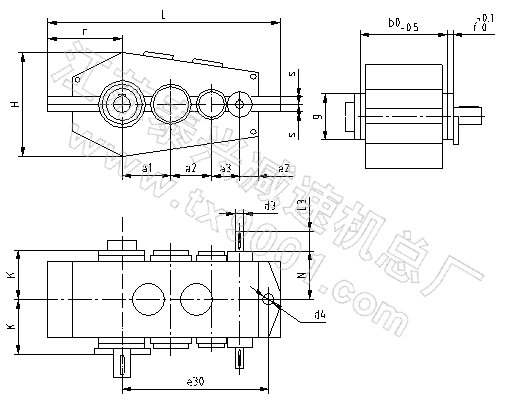

QJY3，QJYA3减速器外形及安装尺寸

名义中心距a1	a2	a3	i=22.4～63		i=80～100		L	H	K	b0	f	g h9	d4	e30	S	r	e2	N	重量 kg
名义中心距a1	a2	a3	d3r6	L3	d3r6	L3	L	H	K	b0	f	g h9	d4	e30	S	r	e2	N	重量 kg
170	118	85	25	42	20	36	730	410	165	255	18	220	22	495	22	202	85	140	150
200	140	100	32	58	22	36	832	455	195	275	20	250	26	570	27	232	95	180	230
236	170	118	38	58	28	60	976	518	225	320	20	270	26	675	27	272	115	210	370
280	200	140	48	82	38	80	1164	584	250	370	25	320	33	790	32	314	120	235	600
			i=20～56		i=63～100
			d3r6	L3	d3r6	L3
335	236	170	55	82	42	82	1360	735	280	420	25	350	39	945	37	375	142	260	870
370	260	185	60	105	48	82	1495	804	310	480	25	400	39	1030	37	410	150	280	1080
400	280	200	65	105	55	90	1602	867	340	530	30	400	45	1100	37	447	155	310	1500
450	320	225	70	105	60	105	1801	990	375	580	30	480	45	1240	42	506	175	350	1950
500	360	250	80	130	65	105	1990	1130	410	650	40	530	52	1380	42	554	200	370	2750
560	400	280	95	170	75	120	2260	1270	460	700	40	580	52	1575	47	626	235	390	3850
630	450	320	110	180	85	130	2540	1380	495	770	40	600	62	1775	47	704	255	440	5400
710	500	360	120	210	90	170	2840	1540	565	875	50	650	62	1995	55	781	295	520	7400
800	560	400	140	250	100	180	3190	1780	645	1020	60	770	70	2230	55	880	335	575	10300

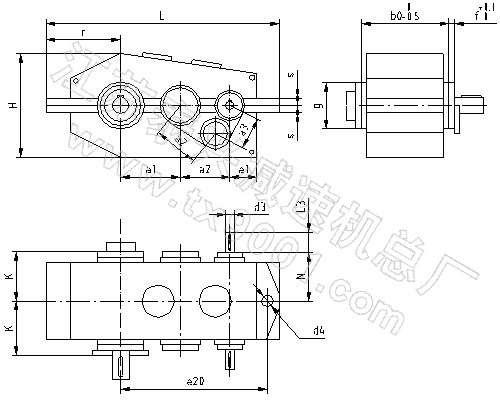

QJY23、QJYA23减速器外形及安装尺寸

名义中心距a1	a2	a3	i=22.4～63		i=80～100		L	H	K	b0	f	g h9	d4	e20	S	r	e2	N	重量 kg
名义中心距a1	a2	a3	d3r6	L3	d3r6	L3	L	H	K	b0	f	g h9	d4	e20	S	r	e2	N	重量 kg
170	118	85	25	42	20	36	655	420	165	255	18	220	22	420	22	202	95	140	150
200	140	100	32	58	22	36	758	446	195	275	20	250	26	495	27	232	105	180	240
236	170	118	38	58	28	60	890	500	225	320	20	270	26	590	27	272	125	210	370
280	200	140	48	82	38	80	1035	562	250	370	25	320	33	685	32	314	145	235	580
			i=20～56		i=63～100
			d3r6	L3	d3r6	L3
335	236	170	55	82	42	82	1225	710	280	420	25	350	39	810	37	375	180	260	880
370	260	185	60	105	48	82	1350	770	310	480	25	400	39	895	37	410	190	280	1100
400	280	200	65	105	55	90	1470	836	340	530	30	400	45	975	37	447	215	310	1550
450	320	225	70	105	60	105	1645	980	375	580	30	480	45	1090	42	506	240	350	2050
500	360	250	80	130	65	105	1805	1060	410	650	40	530	52	1200	42	554	260	370	2800
560	400	280	95	170	75	120	1995	1240	460	700	40	580	52	1315	47	626	265	390	3900
630	450	320	110	180	85	130	2236	1370	495	770	40	600	62	1470	47	704	295	440	5550
710	500	360	120	210	90	170	2518	1530	565	875	50	650	62	1660	55	781	335	520	7700
800	560	400	140	250	100	180	2834	1760	645	1020	60	770	70	1870	55	880	375	575	10400

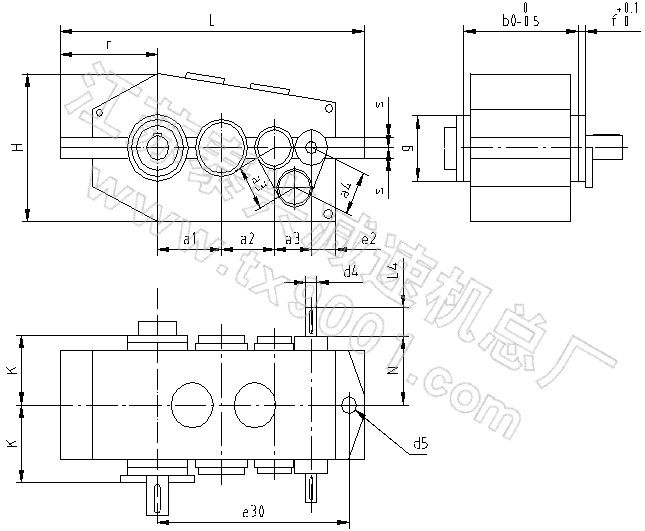

QJY34，QJYA34减速机外形及安装尺寸

名义中心距a1	a2	a3	a4	a	i=100～140		i=160～280		i=315～400		L	H	N	K	b0	f	g h9	d5	e30	S	r	e2	重量 kg
名义中心距a1	a2	a3	a4	a	d4r6	L4	d4r6	L4	d4r6	L4	L	H	N	K	b0	f	g h9	d5	e30	S	r	e2	重量 kg
170	118	85	63	436	20	35	20	35	16	30	730	420	140	165	255	18	220	22	485	22	202	85	175
200	140	100	70	510	22	35	22	35	20	35	832	440	180	195	275	20	250	26	570	27	232	95	270
236	170	118	90	614	25	40	25	40	22	35	976	500	210	225	320	20	270	26	665	27	272	103	400
280	200	140	100	720	28	50	28	50	25	40	1164	562	235	250	370	25	320	33	790	32	314	115	620
335	236	170	118	859	35	60	28	50	25	40	1360	710	260	280	420	25	350	39	935	37	375	135	900
370	260	185	130	945	38	70	35	60	28	50	1495	770	280	310	480	25	400	39	1030	37	410	150	1130
400	280	200	140	1020	42	70	38	70	35	60	1602	836	310	340	530	30	400	45	1100	37	447	155	1570
450	320	225	160	1153	48	80	42	70	38	70	1801	980	350	375	580	30	480	45	1230	42	506	175	2030
					i=100～160		i=200～250		i=280～400
					d4r6	L4	d4r6	L4	d4r6	L4
500	360	250	180	1290	48	80	42	70	38	70	1990	1060	370	410	650	40	530	52	1370	42	554	190	2850
560	400	280	200	1440	60	105	55	90	48	80	2260	1240	390	460	700	40	580	52	1550	47	626	225	3950
630	450	320	225	1625	65	105	60	105	48	80	2540	1370	440	495	770	40	600	62	1750	47	704	240	5500
710	500	360	250	1820	75	120	65	105	55	90	2840	1530	520	565	875	50	650	62	1950	55	781	260	7600
800	560	400	280	2040	80	140	70	120	65	105	3190	1760	575	645	1020	60	770	70	2200	55	880	280	10500
