QY型起重机用硬齿面减速器的外形尺寸及安装尺寸

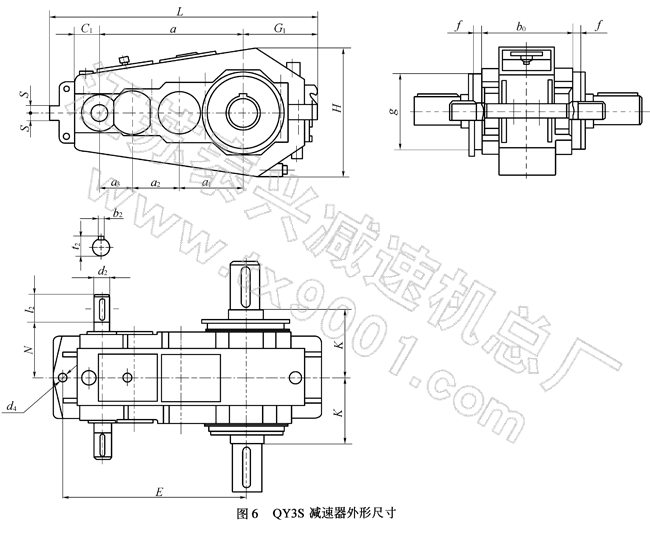

QY3S型起重机用硬齿面减速机外形及安装尺寸

名义中心距a1	A2	A3	A4	a	N	输入轴端
						I=100-400
						D2		L2		B2		T2
200	140	100	71	511	160	19		40		6		21.5
225	160	112	80	577	175	24		50		8		27
250	180	125	90	645	195	28		60		8		31
280	200	140	100	720	210	32		80		10		35
315	225	160	112	812	230	38		80		10		41
355	250	180	125	910	240	42		110		12		45
						I=100～224				I=250～400
						D2	I2	B2	T2	D2	I2	B2	T2
400	280	200	140	1020	280	48	110	14	51.5	38	80	10	41
450	315	225	160	1150	290	48	110	14	51.5	42	110	12	45
500	355	250	180	1285	325	60	140	18	64	48	110	14	51.5
560	400	280	200	1440	360	65	140	18	69	55	110	16	59
630	450	315	225	1620	410	70	140	20	74.5	60	140	18	64
710	500	355	250	1815	430	80	170	22	85	65	140	18	69
800	560	400	280	2040	490	95	170	25	100	70	140	20	74.5

名义中心距A1	L	H	bo-00.5	F+00.1	G(hg)	D4	E(js14)	s	G1	E1	k	重量(kg)
160	670	314	250	18	190	22	457	20	205	60	185	158
180	740	354	270	20	220	22	505	20	225	80	195	205
200	825	394	280	20	240	26	457	25	253	86	215	260
225	925	434	320	20	260	26	637	25	253	86	230	352
250	1020	482	360	25	270	33	705	30	275	96	255	477
280	1128	534	385	25	320	33	780	30	300	101	270	637
315	1302	622	425	25	340	40	890	35	355	118	310	876
355	1432	696	470	30	390	40	985	35	390	128	335	1174
400	1602	780	525	30	440	45	1105	4	430	148	375	1980
450	1772	880	600	40	520	45	1225	40	485	155	415	2402
500	1990	970	660	40	600	52	1375	45	540	180	450	3275
560	2185	1070	730	40	640	52	1525	45	585	192	510	4434
630	2445	1240	815	50	640	62	1700	50	665	212	565	6105
710	2735	1392	880	50	680	62	1900	60	750	229	600	8168
800	3075	1580	985	60	800	70	2125	60	850	249	670	11656

QY3S型起重机用硬齿面减速机外形及安装尺寸

名义中心距A1	A2	A3	a	N	输入轴端
					I=16-90
					D2		L2		B2		ta
160	112	80	352	135	24		50		8		27
180	125	90	395	145	28		60		8		31
200	140	100	440	160	32		80		10		35
225	160	112	497	175	38		80		10		41
250	180	125	555	195	42		110		12		45
280	200	140	620	210	48		110		14		51.5
					I=16～56				I=63～90
					D2	I2	B2	T2	D2	L2	B2	T2
315	225	160	700	230	48	110	14	51.5	42	110	12	45
355	250	180	785	240	60	140	18	64	48	110	14	51.5
400	280	200	880	280	65	140	18	69	55	110	16	59
450	315	255	990	290	70	140	20	74.5	60	140	18	64
500	355	250	1105	325	80	170	22	85	65	140	18	69
560	400	280	1240	360	95	170	25	100	75	140	20	79.5
630	450	315	1395	410	110	210	28	116	85	170	22	90
710	500	355	1565	435	120	210	32	127	90	170	25	95
800	560	400	1760	490	140	250	36	148	100	210	28	106

名义中心距a1	L	H	B0-00.5	f+00.1	g(hg)	D4	E(js14)	s	G1	E1	k	重量(kg)
200	875	394	285	20	240	26	616	25	225	60	215	266
225	990	482	320	20	260	26	616	25	225	71	230	363
250	1085	534	360	25	270	33	770	30	275	71	255	493
280	1203	622	685	25	320	33	855	30	300	76	270	660
315	4382	696	425	25	340	40	982	35	355	98	310	913
355	1532	780	470	30	390	40	1085	35	390	103	335	1217
400	1707	780	535	30	440	45	1210	40	435	113	375	1762
450	1897	880	600	40	520	45	1350	40	485	120	415	2482
500	2135	970	660	40	600	52	1520	45	540	145	450	3380
560	2345	1070	730	40	640	52	1685	45	585	152	510	4571
630	2630	1240	815	50	640	62	1885	50	665	172	565	6375
710	2940	1392	880	50	680	62	2105	60	750	184	600	8468
800	3315	1580	985	60	800	70	2365	60	850	209	670	12066

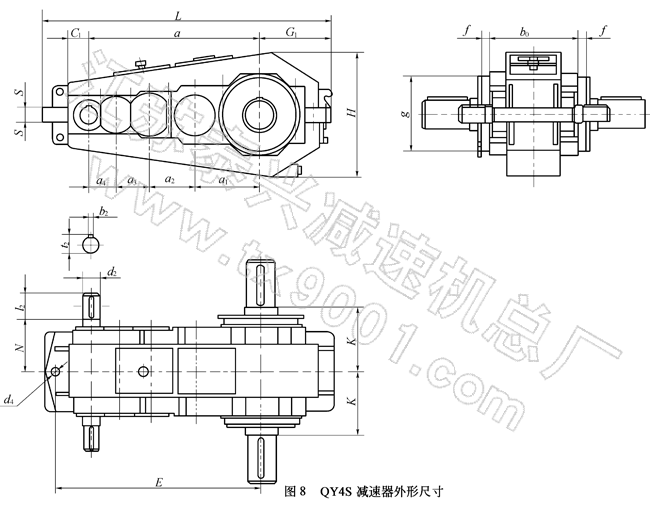

QY34S型起重机用硬齿面减速机外形及安装尺寸

名义中心距a1	A2	A3	A4	a	N	输入轴端
						I=100～400
						D2		L2		B2		T2
200	140	100	71	440	160	19		40		6		21.5
225	160	112	80	497	175	24		50		8		27
250	180	125	90	555	195	28		60		8		31
280	200	140	100	620	210	32		80		10		35
315	225	160	112	700	230	38		80		10		41
355	250	180	125	785	240	42		110		12		45
						I=100～224				i=250～400
						D2	L2	B2	T2	D2	L2	B2	T2
400	280	200	140	880	280	48	110	14	51.5	38	80	10	41
450	315	225	160	990	290	48	110	14	51.5	42	110	12	45
500	355	250	180	1105	325	60	140	18	64	48	110	14	51.5
560	400	280	200	1240	360	65	140	18	69	55	110	16	59
630	450	315	225	1395	410	70	140	20	74.5	60	140	18	64
710	500	355	250	1565	435	80	170	22	85	65	140	18	69
800	560	400	280	1760	490	95	170	25	100	70	140	20	74.5

名义中心距a1	L	H	B00.5	F+00.1	g(Kg)	D4	E(js14)	s	G1	E1	k	重量（kg）
200	825	394	285	20	240	26	565	25	225	80	215	271
225	925	434	320	20	260	26	637	25	253	86	230	364
250	1020	482	360	25	270	33	705	30	275	96	225	494
280	1128	534	385	25	320	33	780	30	300	101	270	663
315	1302	622	425	25	340	40	890	35	355	118	310	916
355	1432	696	470	30	390	40	985	35	390	128	335	1220
400	1602	780	535	30	440	45	1105	40	435	148	375	1760
450	1772	880	600	40	520	45	1225	40	485	155	415	2502
500	1990	970	660	40	600	52	1375	45	540	180	450	3393
560	2185	1070	730	40	640	52	1525	45	580	192	510	4708
630	2445	1240	815	50	640	62	1700	50	665	212	565	6293
710	2735	1393	880	50	680	62	7900	60	750	229	600	8502
800	3075	1580	985	60	800	70	2125	60	850	249	670	12124

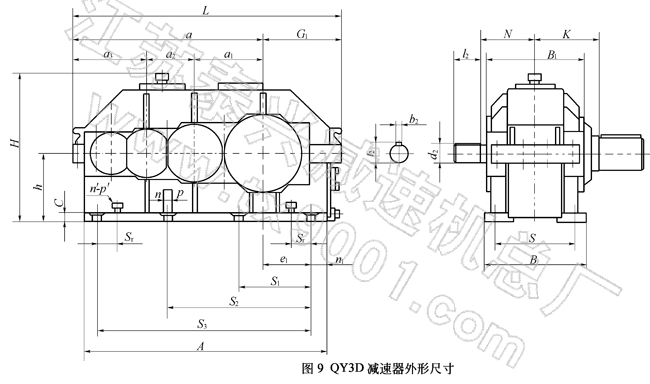

QY3D型起重机用硬齿面减速器外形及安装尺寸

名义中心距a1	a2	a3	a	N	输入轴端
					I=16～90
					D2		L2		B2		T2
160	112	80	352	135	24		50		8		27
180	125	90	395	145	28		60		8		31
200	140	100	440	160	32		80		10		35
225	160	112	497	175	38		80		10		41
250	180	125	555	195	42		110		12		45
280	200	140	620	210	48		110		14		51.5
					I=16～56				I=63～90
					D2	L2	B2	T2	D2	L2	B2	T2
315	225	160	700	230	48	110	14	51.5	42	110	12	45
355	250	180	785	240	60	140	18	64	48	110	14	51.5
400	280	200	880	280	65	140	18	69	55	140	16	59
450	315	225	990	290	70	140	20	74.5	60	140	18	64
500	355	250	1105	325	80	170	22	85	65	140	18	69
560	400	280	1240	360	95	170	25	100	75	140	20	79.5
630	450	315	1395	410	110	210	28	116	85	170	22	90
710	500	355	1560	435	120	210	32	127	90	170	25	95
800	560	400	1760	490	140	250	36	148	100	210	28	106

名义中心距a1	外形尺寸			中心高h	地脚安装尺寸
名义中心距a1	L	H	B	中心高h	S	S1	S2	S3	C	P	A
160	630	352	250	160	200	250	500		20	18	6
180	700	394	265	180	215	280	560		20	18	6
200	780	431	295	200	235	310	620		25	22	6
225	880	479	320	225	260	350	700		25	22	6
250	970	524	360	250	290	390	780		30	26	6
280	1081	579	400	280	325	430	875		30	26	6
315	1230	659	445	315	365	500	1000		35	33	6
355	1384	736	470	355	390	565	1130		35	33	6
400	1549	821	520	400	430	455	845	1265	40	40	8
450	1719	980	570	450	480	500	950	1425	40	40	8
500	1930	1075	630	500	430	575	1060	1590	50	45	8
560	2120	1185	700	560	600	620	1190	1780	50	45	8
630	2375	1335	800	630	680	690	1350	2015	60	52	8
710	2670	1487	850	710	730	755	1515	2270	60	52	8
800	2995	1669	960	800	830	845	1690	2535	70	62	8

名义中心距a1	外形尺寸					A	B1	G1	N1	E1	重量(kg)
名义中心距a1	S1		P1		nt	A	B1	G1	N1	E1	重量(kg)
160						550	220	183	25	118	158
180						620	235	205	30	135	199
200						700	265	225	40	145	260
225						780	290	253	40	163	361
250						870	340	270	45	180	502
280						965	375	300	45	205	678
315						1100	405	355	50	240	971
355	120	M24		4		1230	460	390	50	275	1237
400	140	M24		4		1385	515	430	60	305	1727
450	150	M30		4		1545	590	485	60	350	2567
500	170	M30		4		1730	660	540	70	385	3522
560	180	M36		4		1920	730	585	70	430	4692
630	200	M36		4		2170	836	665	80	500	6476
710	220	M42		4		2430	890	750	80	570	8674
800	240	M42		4		2735	1030	850	100	640	12560

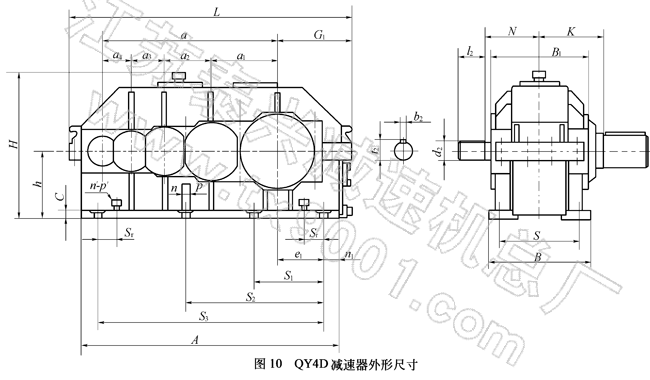

QY3D型起重机用硬齿面减速器外形及安装尺寸

名义中心距a1	a2	a3	a4	a	N	输入轴端
						I=100～400
						D2		L2			B2		T2
200	140	100	71	511	160	19			40		6			21.5
225	160	112	80	577	175	24			50		8			27
250	180	125	90	645	195	28			60		8			31
280	200	140	100	720	210	32			80		10			35
315	225	160	112	812	230	38			80		10			41
355	250	180	125	910	240	42			110		12			45
						I=100～224					I=250～400
						D2	L2		B2	T2	D2	L2		B2	T2
400	280	200	140	1020	280	48	110		14	51.5	38	80		10	41
450	315	225	160	1150	290	48	110		14	51.5	42	110		12	45
500	355	250	180	1285	325	60	140		18	64	48	110		14	51.5
560	400	280	200	1440	360	65	140		18	69	55	110		16	59
630	450	315	225	1620	410	70	140		20	74.5	60	140		18	64
710	500	355	250	1815	435	80	170		22	85	65	140		18	69
800	560	400	280	2040	490	95	170		25	100	70	140		20	74.5

名义中心距a1	外形尺寸					中心高h	s	S1	S2	S3	c	p	n
名义中心距a1	L	H		B		中心高h	s	S1	S2	S3	c	p	n
200	831		431		295	200	235	310	671		25	22	6
225	945		524		320	225	260	350	700		25	22	6
250	1035		479		360	250	260	390	845		30	26	6
280	1156		579		400	280	325	435	1036		30	25	6
315	1322		659		445	315	365	518	1230		35	33	6
355	1484		736		470	355	390	565	915		35	33	6
400	1654		821		520	400	430	455	4035	1370	40	40	8
450	1844		980		570	450	480	515	1060	1550	40	40	8
500	2075		1075		630	500	530	575	1160	1735	50	45	8
560	2270		1185		700	560	600	650	1290	1940	50	45	8
630	2560		1335		800	630	680	730	1470	2200	60	52	8
710	2875		1487		850	710	730	825	1650	2475	60	52	8
800	3235		1669		960	800	830	925	1850	2775	70	62	8

名义中心距a1	外形尺寸			A		B1	G1		N1	E1	重量（kg）
	S1	P1	N1
200				751	265		225	40		145		286
225				845	290		253	40		163		378
250				935	340		275	45		180		523
280				1040	375		300	45		205		698
315				1192	405		355	50		240		968
355	100			1330	460		390	50		275		1280
400	110	M24	4	1490	515		435	60		305		1831
450	130	M24	4	1670	590		585	60		350		2675
500	150	M30	4	1875	660		540	70		385		3597
560	160	M36	4	2080	730		585	70		430		4915
630	195	M36	4	2360	835		665	80		500		6572
710	190	M42	4	2635	890		750	80		570		9760
800	240	M 42	4	2975	1030		850	100		640		13605

QY3D型起重机用硬齿面减速器外形及安装尺寸

名义中心距a1	a2	a3	a4	a	N	输入轴端
						I=1400～400
						D2		L2		B2		T2
200	140	100	71	440	160	19		40		6		21.5
225	160	112	80	497	175	24		50		8		27
250	180	125	90	555	195	28		60		8		31
280	200	140	100	620	210	32		80		10		35
315	225	160	112	700	230	38		80		10		41
355	250	180	125	785	240	42		110		12		45
						I=100～224				I=250～400
						D2	L2	B2	T2	D2	T2	B2	T2
400	280	200	140	880	280	48	110	14	51.5	38	80	10	41
450	315	225	160	990	290	48	110	14	51.5	42	110	12	45
500	355	250	180	1105	325	60	140	18	64	48	110	14	51.5
560	400	280	200	1240	360	65	140	18	69	55	110	16	59
630	450	315	225	1395	410	70	140	20	74.5	60	140	18	64
710	500	355	250	1565	435	80	170	22	85	65	140	18	69
800	560	400	280	1760	490	95	170	25	100	70	140	20	74.5

名义中距离a1	外形尺寸			中心高	S	S1	S2	S3	C	P	n
名义中距离a1	L	H	b	中心高	S	S1	S2	S3	C	P	n
200	780	431	295	200	235	310	620		25	22	6
225	880	479	320	225	260	350	700		25	22	6
250	970	524	360	250	290	390	780		30	26	6
280	1081	579	445	280	325	435	875		30	26	6
315	1230	659	450	315	365	500	1000		35	33	6
355	1384	736	470	355	390	565	1130		35	33	6
400	1549	821	520	400	430	455	845	1265	40	40	8
450	1719	980	570	450	480	500	950	1425	40	40	8
500	1930	1075	630	500	530	575	1060	1590	45	45	8
560	2120	1185	700	560	600	620	1190	1780	45	45	8
630	2375	1335	800	530	580	690	1350	2015	52	52	8
710	2670	1487	850	710	730	755	1515	2270	52	52	8
800	2995	1669	960	800	830	845	1690	2535	62	62	8

名义中心距a1	外形尺寸			a	B1	G1	N1	E1	重量（kg）
名义中心距a1	sr	p1	N1	a	B1	G1	N1	E1	重量（kg）
200				700	265	225	40	145	272
225				780	290	253	40	163	372
250				870	340	275	45	180	521
280				965	375	300	45	205	708
315				1100	405	355	50	240	965
355	160	M24	4	1230	460	390	50	275	1295
400	180	M24	4	1385	515	435	60	305	1813
450	200	M30	4	1545	590	485	60	350	2677
500	225	M30	4	1730	660	540	70	380	3660
560	110	M36	4	1920	730	585	70	430	4864
630	120	M36	4	2175	835	665	80	500	6740
710	290	M42	4	2430	890	750	80	570	8980
800	380(240)	M42	4	2735	1030	850	100	640	12976
