WXJ80、WXJ100、WXJ120、WXJ150、WXJ180圆柱蜗杆减速机外形尺寸、安装尺寸及装配型式

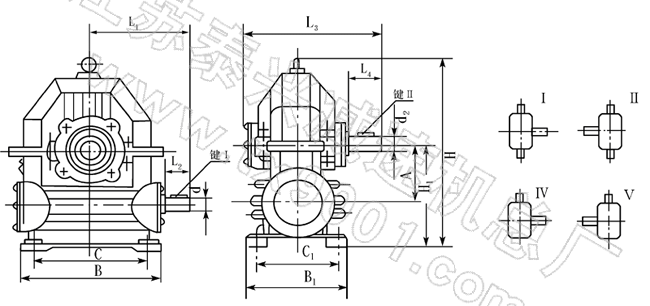

WXJ外形尺寸、安装尺寸及装配型式

型号
A
H1
H
B
B1
C
C1
4--Φ
L1
L2
L3
L4
d1
键I
d2
键II
WXJ80
80
160
285
210
160
145
115
4—Φ13
181
50
152
50
Φ22
6×40
Φ30
8×42
WXJ100
100
190
340
250
180
180
140
4—Φ18
191
50
176
65
Φ30
8×42
Φ40
12×55
WXJ120
120
220
380
275
200
200
150
4—Φ18
218
56
187
78
Φ30
8×50
Φ45
14×70
WXJ150
150
270
450
374
260
290
210
4—Φ24
277
65
227
90
Φ40
12×50
Φ55
16×80
WXJ180
180
320
540
420
320
300
260
4—Φ24
298
78
261
98
Φ45
14×68
Φ60
18×90

WXJ80、WXJ100、WXJ120、WXJ150、WXJ180圆柱蜗杆减速机主要参数表
WXJ减速器主要参数表
型号
中心矩
速比
蜗杆头数
蜗杆齿轮
模数
配用功率KW
WXJ-80
80
52
1
52
2.5
1.1～1.5
41
1
41
3
20.5
2
30
1
30
4
15
2
WXJ-100
100
55
1
55
3
1.5～2.2
27.5
2
40
1
40
4
20
2
31
1
31
5
15.5
2
WXJ-120

50
1
50
4
2.2～3
25
2
39
1
39
5
19.5
2
31
1
31
6
15.5
2
WXJ-150
150
51
1
51
5
4.5～5.5
25.5
2
41
1
41
6
20.5
2
33
1
33
7
WXJ-180
180
51
1
51
6
5.5～7
37
1
37
8
18.5
2
