点击查看图片 产品名称:ZJY轴装式硬齿面减速机
产品类别:圆柱齿轮减速器(硬齿面减速机)系列
产品型号:ZJY

查看产品图纸尺寸


产品简介:

此系列包括:ZJY75,ZJY90,ZJY106,ZJY125,ZJY150,ZJY180,ZJY212,ZJY250,ZJY300

一、概述
ZJY系列轴装式减速器采用直接悬挂在配套主机动力输入轴上的安装方式,省略了两者间的联接附件和减速器安装平台,适用于半式提升机、皮带输送机、刮板输送机等设备的机械传动,也可与其他有此安装要求的主机配套。
产品按ZBJ19009—88标准制造。主要传动零件采用优质合金钢材质。齿轮经渗碳淬火磨齿工艺加工,精度为(GB10095—88)6级。产品体积小,承载能力高,寿命长,噪音低,效率高。与ZJ系列轴装和减速器比较,相同的输出扭矩,ZJY重量只有ZJ的30%左右,因而对配套主机的机架刚性要求大大下降,传动平衡。
产品除可双向运转外,可以根据用户需要配置逆止装置,实现单向制动。

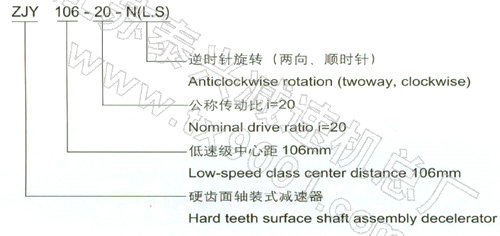

二、减速器的型号与标记
全系列减速器以低速级中心距(mm)为单位,共有75、90、106、125、150,180、
212、250、300九种规格。每一规格的传动比有10、11.2、12.5、14、16、18、20、22.4、25九种。

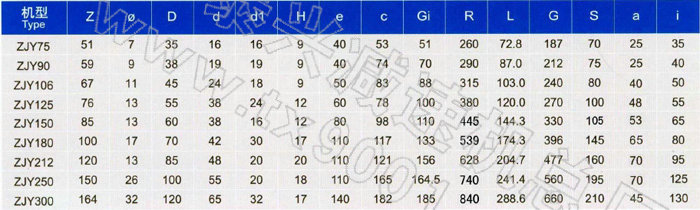

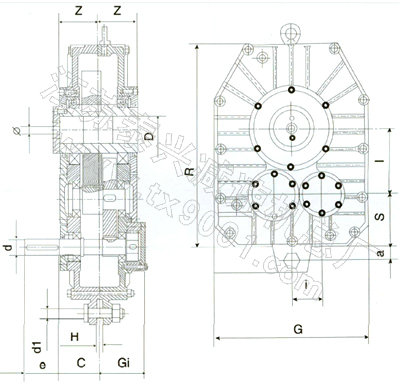

三、减速器的外形尺寸


四、减速器的承载能力

额定输出扭矩

公称输入功率

五、减速器的选用
1.减速器的选用
(1)查“减速器载荷分类”表,确定载荷类型。

减速器的载荷分类表

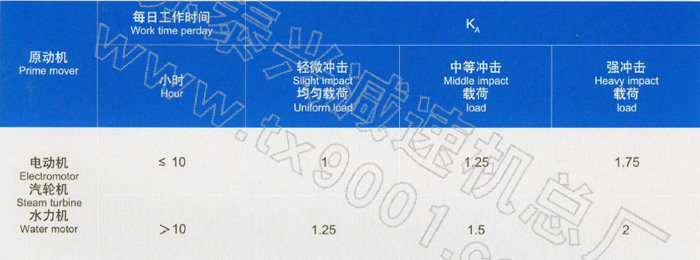

(2)确定工况系数KA
减速器的工况系数KA

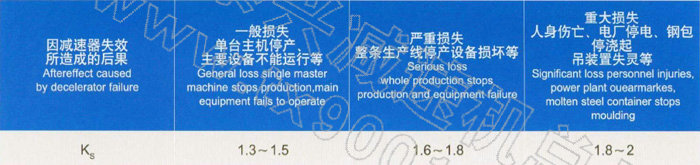

(3)确定安全系数Ks

(4)1.按P2M=P2·KA·Ks≤P1,确定减速器规格。
P2M—计算功率
P2—传递功率
P1—公称输入功率,当减速器输入功率不是1500.1000.750r/min时,可按最近表列转速的一档,折算P2

2.例
有一斗式提升机,用电动机通过三角带驱动减速器传动;减速器输入转速为1100r/min输出转速为55r/min,传递功率P2二2kw,每日工作超过10小时,减速器损坏会引起主要设备不能运行,应选用何减速器?

(1)、查表,斗提机属中等冲中击;查表Ks=1.5,查表=1.4
(2)、公式点击查看
(3)、公式点击查看
(4)、公式点击查看
查表,知ZJY106;i=20 1000r/min时 P=4kW P2M=3.82 <4kW,
所以可选用ZJX106—20Therefore,ZJX106—20
3.按输入转速选用逆止器
本系列产品配置有常接触和非常接触两种逆止器。常接角虫逆止器的许用最高输入转速见表。
常接触逆止器许用转速及许用逆止扭矩

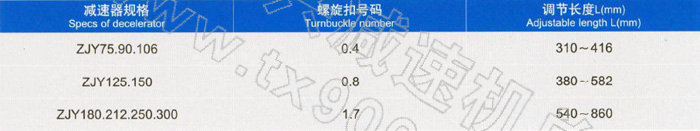

附:防扭杆规格(一般由用户自行购置)
防扭杆可外购“开式索具螺旋扣”00型(沪产Q/JB43-66)
