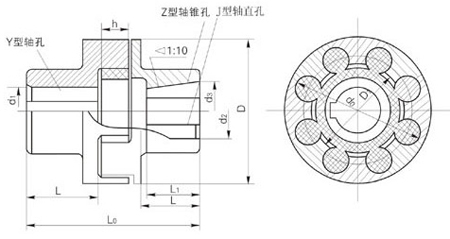

产品名称：ML型梅花形弹性联轴器（GB5272-85）
产品类别：立式化工搅拌设备
产品型号：

标记示例：ML3型梅花形弹性联轴器MT3　弹性件硬度≥75HZ
主动端：Z型轴孔，A型键槽，d1=30mm，L1=60mm
从动端：Y型轴孔，B型键槽，d2=25mm，L=62mm
ML3联轴器（ZA30×60/YB25×62）MT3A GB5272-85

ML型梅花型弹性联轴器主要参数

型号	许用转矩MP/(N·m)			许用转速mp/(r·min)		轴孔直径 d1/mm, d2/mm, d3/mm	轴孔长度		L0 mm	D mm	D1 mm	d0 mm	h mm	转动惯量 kg·m2	质量 kg	许用位移
	弹性件硬度HA						Y型	J、Z型
	≥75	≥85	≥94	铁	钢		L mm	L1 mm								径向 mm	轴向 mm	角向
ML1	16	25	45	11500	45300	12,14	32	27	80	50	30	48	12	0.014	0.66	0.5	1.2	2°00`
						16,18,19	42	30	100
						20,22,24	52	38	120
ML2	63	100	200	8200	10900	20,22,24	52	38	127	70	48	68	18	0.075	1.55	0.8	1.5
						25,28	62	44	147
						30,32	82	60	187
ML3	90	140	280	6700	9000	22,24	52	38	128	85	60	82		0.178	2.5		2.0
						25,28	62	44	148
						30,32,35,38	82	60	188
ML4	140	250	400	5500	7300	25,28	62	44	151	105	72	100	20	0.412	4.3		2.5
						30,32,35,38	82	60	191
						40,42	112	84	257
ML5	250	400	710	4600	6100	30,32,35,38	82	60	197	125	90	122	25	0.73	6.2	1.0	3.0	1°30`
						40,42,45,48	112	84	257
ML6	400	630	1120	4000	5300	45,48,50,55,35,38	82	60	203	145	104	140	30	1.85	8.6
						40,42	112	84	263
ML7	710	1120	2240	3400	4500	45,48,50,55	112	84	265	170	130	166		3.88	14.0		3.5
						60,63,65	142	107	325
ML8	1120	1800	3550	2900	3800	50,55	112	84	272	200	156	196	35	9.22	25.7	1.5	4.0
						60,63,65,70,71,75	142	107	332
ML9	1800	2800	5600	2500	3300	60,63,65,70,71,75	142	107	334	230	180	225		18.95	41.0		4.5
						80,85,90,95	172	132	394
ML10	2800	4500	9000	2200	2900	70,71,75	142	107	344	260	205	255	45	39.68	59.0		5.0	1°00`
						80,85,90,95	172	132	404
						100,110	212	167	484
ML11	4000	6300	12500	1900	2500	80,85,90,95	172	132	411	300	245	295	50	73.43	87.0	1.8
						100,110,120	212	167	491
ML12	7100	11200	20000	1600	2100	90,95	172	132	417	360	300	356	55	178.45	140
						100,110,120,125	212	167	497
						130	252	202	577
ML13	8000	12500	25000	1400	1900	100,110,120,125	212	167	497	400	335	391		208.75	160

注：1、表中联轴器质量、转动惯量是近似值。
2、轴孔型式及长度L，L1可根据需要选取。
3、短时过载不得超过许用转矩Mp值的2倍
